给袋式包装机调试参数说明

来源:常见问答 作者:lande168 时间:2020-03-27 15:20:26 浏览:
[导读]:
给袋式包装机怎么调试参数?本文给大家讲解一下给袋式包装参数设置和调试方法,在包装机正常工作中,操作人员可通过触摸屏来实现对包装机的操作控制。…

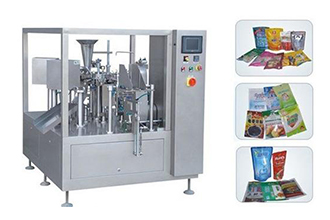

 给袋式包装机控制面板组成部分

  本包装机的电气控制箱和操作面板安装在整个机架的一侧,便于操作人员的操作和使用,控制面板主要由触摸屏、急停按钮、电源开关、温控仪等组成。

  1、触摸屏:用来实现包装机的操作控制、参数设定及显示信息。

  2、急停按钮:红色的急停按钮,主要用于生产过程中出现紧急情况时紧急停机使用。按下该按钮包装机将立即停止工作,触摸屏显示相应信息。按下急停按钮后,若要再启动设备,则必须先使急停开关复位才能操作。

  3、电源开关:用于包装机的主电源隔离及通断。

  4、温控仪:控制热封块加热棒的温度,开机5分钟后加热棒的温度才能保持平稳。

  给袋式包装机各工位的动作功能

  该设备在PLC控制下,主要由电机带动减速器,通过各种传感器、连杆、凸轮、开关号及控制指令,按照事先设定的参数完成包装机各部位功能的运转:

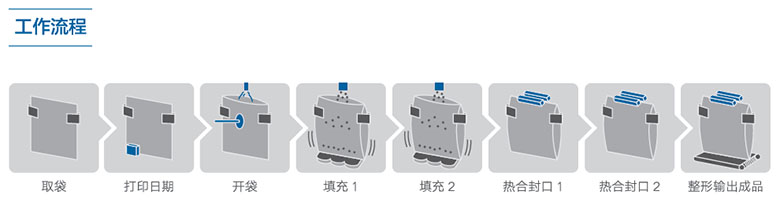

  工位顺序:1取袋、2打印日期、3开袋吹气、4填充1、4填充2、5整型、6封合、7成品输出。

工位顺序

 给袋式包装机操作与调整

  在包装机正常工作中,操作人员可通过触摸屏来实现对包装机的操作控制,并且包装机的工作状态将显示在触摸屏上,使操作更加方便、直观、快捷。人机界面—触摸屏主要由各种不同功能画面组成,每个画面上有各种功能键和显示条文。各画面之间可以转换。

 开机画面

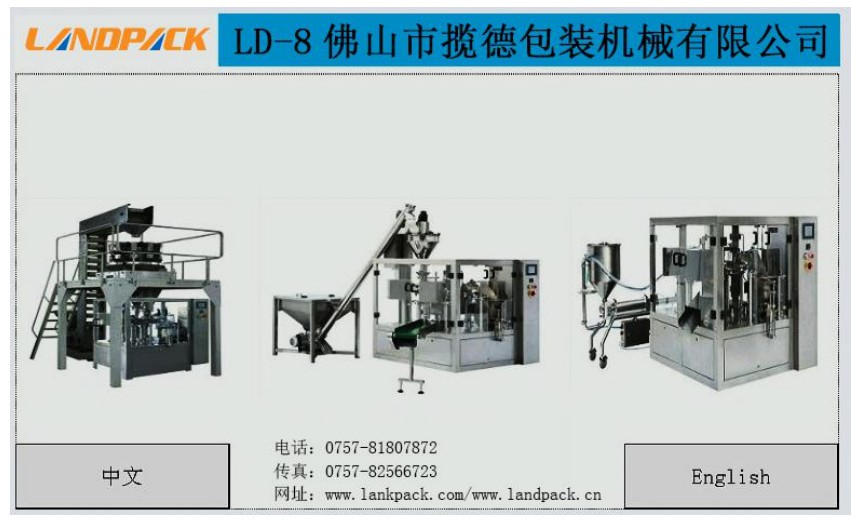

开机画面

  将电源打开,包装机接通电源后约20秒后触摸屏显示《开机画面》。在此画面可以进行语言的选择:可选择中文和英文。

 主菜单运行画面

  1、运行画面:按钮选择运行画面,屏幕切换到运行操作画面,此画面用来完成机器的运行操作。

  2调试画面:按钮用来调节机器各部件的工作参数,此画面需要密码才能打开。

  3、系统设置:画面用来修改密码。

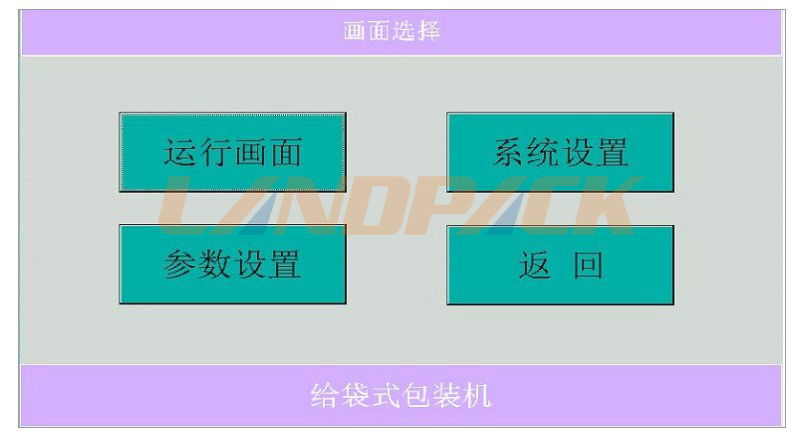

主菜单运行画面

 运行操作

  进入运行画面,各按钮作用:

  1、包装数量:用来累计包装数量,没有下料不计数。

  2、主机频率:用来设定主

  3、电机的运行频率,直接在窗口设置。

  4、包装速度:窗口显示每分钟的包装能力。

  5、计数清零:按钮用于清除累计包装数量。

  6、主机启动:按钮控制主机的运行,主机启动后此按钮变为“主机停止”按钮。

  7、主机点动:按钮为主机慢速运行按钮,按住按钮机器点动,释放按钮主机停止。

  8、真空泵:按钮用于开关真空泵。

  9、温度监控:按钮开启时可以对热封温度进行监控,当温控仪发生故障时,停止主机,同时报警。其余按钮控制包装机各部件是否参与动作。

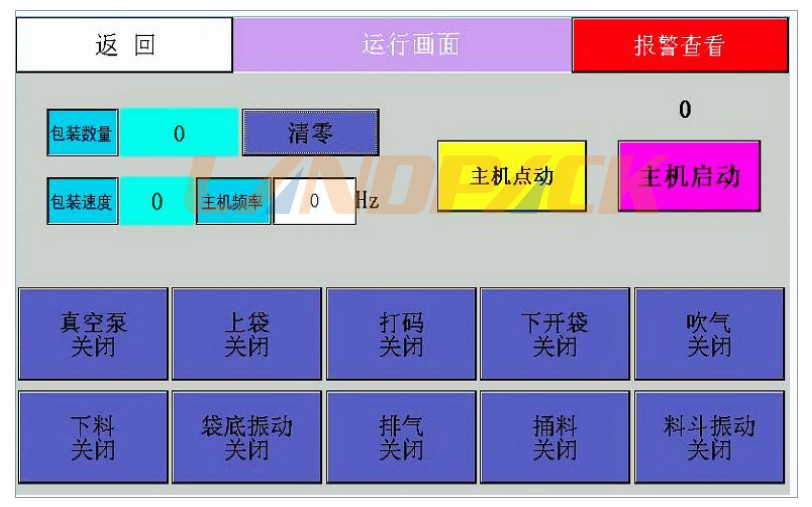

运行操作界面

 调试画面介绍

  1、在主菜单画面按下“调试画面”按钮,输入密码,按“确定”按钮,将进入调试画面。

  2、参数设置说明:控制器将给袋包装机一个工位分解为 360 个工作角度,包装机运行时,连续运转时角度就在 0-359 度周而复始地运转。

  例如,设置“上袋吸气”开启角度,将此参数调整到合适的数据,使上袋吸袋嘴在接触到包装袋时开启吸气,将包装袋吸住,角度范围在 0-359 度之间。

  例如,设置“上袋吸气”动作时间,此参数为上袋吸气的工作角度,数值应调整到上袋夹头夹住包装袋时正好关闭上袋吸气,将包装袋传送给上袋夹头。

设置参数1

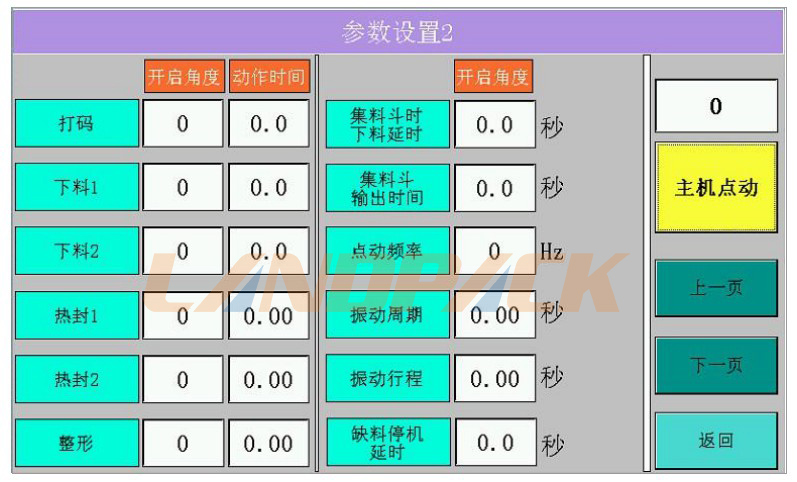

设置参数2

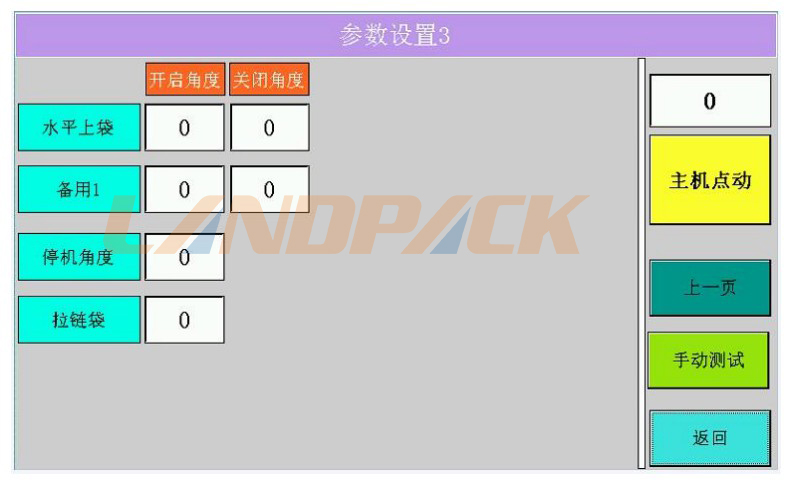

设置参数3

PLC输出测试

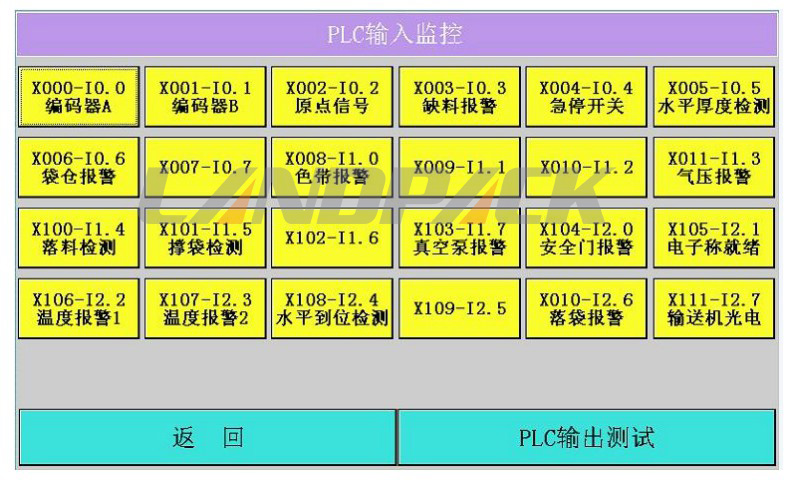

PLC输入监控

 给袋式包装机调试参数

  表各中的参数主要是调试、维修设备时才调整,正常工作时不操作,具体参数如下:

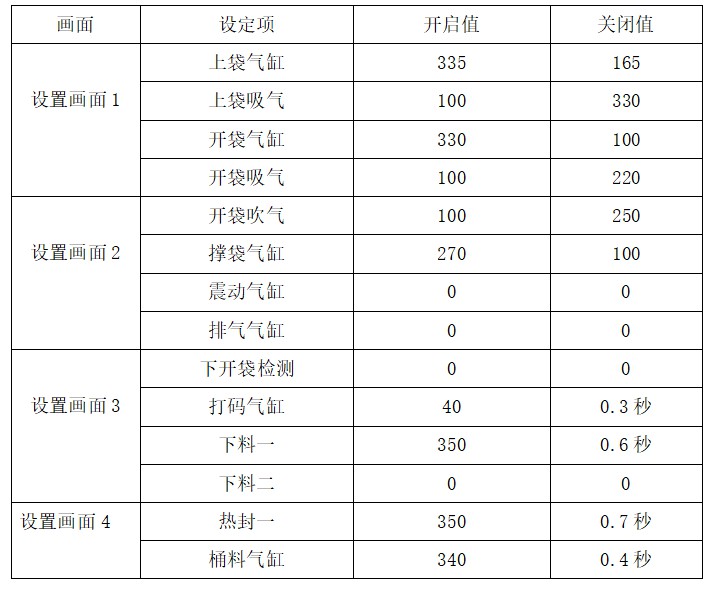

给袋式包装机调试参数

  备注:根据设备运行情况该参数表只作参照,在具体调试过程中根据动作可进行微调,但区间不会太大。

 给袋式包装机开机前检查

  1、认真检查设备的电源和气路是否正常,线路和气管无损坏或出现漏气现象(设备运行气压一般为0.6—0.7mp)

  2、检查设备的热封块是否有异物并清理干净。

  3、检查夹板气缸调速气头及夹板螺丝是否完好无损。

  4、排出油水分离器中的水。

  5、清理真空泵过滤器。

  6、检查设备转盘及输送带上无物品。

 给袋式包装机开机与机械调整

  1、开机:

  (1)、将电源开关旋转到“ON”状态为打开,触摸屏及指示灯亮起。

  (2)、设备在打开后要预热5-8分钟左右,操作工仔细检查参数设置,并做相应调整。

  (3)、用手长按《主机点动》让机器自走一圈,查看工位是否正常有无机械碰撞。

  (4)、打开触摸屏上所需要的工作程序如取袋、开袋、打码、排气、吹气、真空泵(压力0.6-0.8)、热封、输送带,不需要的不用打开,在按主机启动,先空袋走一圈没问题然后开始生产。

  (5)、每日开始生产的10包产品必须检查打码、重量封口处的美观牢固。

  2、机械动作调整:

  (1)、上袋工位袋仓调整:袋仓两边按袋子的差距两边平分调整,袋仓侧板向外移动。机夹边跟袋仓一样向外移动。

  (2)、打码工位:按照袋子的长短上下调整即可(调整安装座的高度)M8D的内六角螺丝。

  (3)、开袋工位:前吸盘与后吸盘按袋子材质所安装的位置有一点点区别,袋子材质比较软的对齐安装,吸盘边上下位置在袋中向下4-5mm处。

  (4)、撑袋:整个撑袋是跟机器转盘同步运行转动转盘一停,撑袋向上走(调下面升降凸轮)大约向上升2/3行程时同步向回走,走向下一工位时向下降降到低侧转盘与撑袋凸轮同时转动。撑袋上安装有气缸(一般是16*25mm)一个,前、后活板,拉板(起到气缸于活板连动作用)活板上安有撑袋杆(接近吕块)接近开关等。接近开关能够检测到接近吕块(指示灯不亮,给撑信号袋子已打开下料)。

  5、下料料斗安装:根据袋子宽度选择合适的料斗,料斗口刚好顺利进入袋口约10mm左右。

  6、封口:袋满检测开关根据袋子的高低,物料的多少安装当袋子装了物料在其工位走过时,物料的自压力把检测片压向开关,让其检测到(指示灯亮则封口),空袋压不到(灯不亮不封口)为标准。

 给袋式包装机安全操作注意事项

  1、确认空气压力和真空度是否正常。

  2、严禁在设备运转中调整各机械部分。

  3、严禁用硬物或尖物触击包装机触摸屏。

  4、启动前确认是否有妨碍机械动作的物体以免发生碰撞。

  5、设备运行时禁止将手伸进防护门内,避免被烫伤或夹伤。

  6、设备在生产时严禁超速运行,最高允许速度为45包/分钟。

  7、机修人员在维修设备时严禁其他人员启动设备或按任何开关。

  8、清理设备时必须按下急停开关,由于热封块是高温要注意烫伤或触电。

  9、设备严禁在无人看管的情况下运行,在生产时一定要精神高度集中。并时刻注意设备有无异常,如有异常及时通知管辖机修。

  10、在生产过程中如果发现温控仪显示数字不稳,跳动比较大,或参数一直上升或一直下降,这属于设备系统硬件损坏,请立刻停机并及时通知辖区机修。

  11、设备电控柜门在生产时必须锁闭,柜内不允许放任何东西,保持柜内干净清洁,在清理电柜时必须关掉电源开关,电控部分的检查和维修由专业人员进行,严禁其他人员擅自维修。
